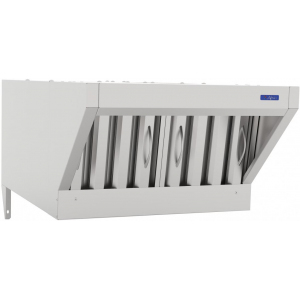

Зонт вытяжной для пароконвектомата ПКА 6-1/3П Abat ЗВВ-600П

Зонт вытяжной встраиваемый с лабиринтными и угольными фильтрами, пароконденсатором, для пароконвектомата ПКА 6-1/3П с верхней панелью управления используется для очистки воздуха от аэрозолей жира, масла, водяного пара. Воздухопроизводительность - 1400м3/ч. Скорость движения воздуха в рабочей зоне зонта - 0,3м/с.

Количество установленных вентиляторов - 1шт.

Количество установленных лабиринтных фильтров - 2шт.

Количество установленных угольных фильтров - 2шт.

Зонт состоит из двух основных частей: каркаса теплообменника и воздухозаборника.

В каркасе теплообменника установлен слот с тремя теплообменниками, угольные и лабиринтные фильтры и всасывающий вентилятор.

Принцип действия:

• разогретый воздух, насыщенный парами масла, жира и воды, всасывается вентилятором в пароконденсатор зонта.

• В пароконденсаторе происходит охлаждение пара и конденсация воды с парами масла и жира.

• Конденсированная жидкость удаляется в канализацию или любую емкость.

• Охлажденный воздух поступает из верхнего окошка пароконденсатора во внутреннюю область зонта, где очищается от запахов угольным фильторм и выбрасывается в атмосферу.

Все фильтры в зонте легкосъемные: угольные - заменяются, лабиринтные - гигиенически очищаются.

Зонт подсоединяется к пароконвектомату с помощью кабеля питания и фиксируется с помощью винтов М5 к крышке пароконвектомата.
